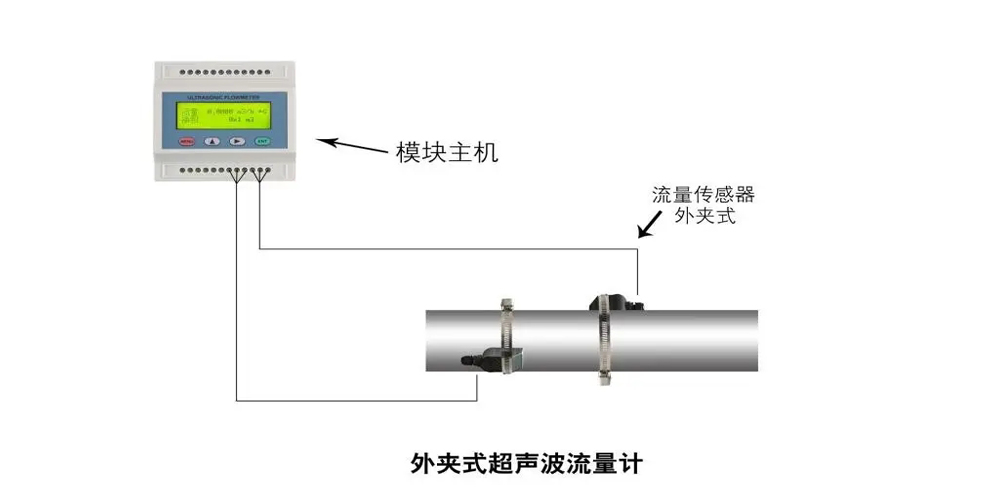

用外夹式超声波流量计现场校准大口径电磁流量计需要注意哪些问题

    通常超声波流量计对流场的要求比电磁流量计更高。因此，用外夹式超声流计现场校准大口径电磁流量计，若管道条件无法满足电磁流量计的正常使用要求时，现场校准将无法开展。安装条件中，首当其冲的是流量计前后直管段的长度。大口径流量计安装时都要保证流量计前后有一定长度的直管段，以确保流体经过充分发展，到达流量计时管道截面的流体流速轴对称分布。一般认为，当介质为液体，前直管段长度大于20D(D为流量计内径)，后直管段长度大于10D，流体状态对测量误差的影响可忽略不计;前直管段不小于10D，后直管段不小于5D，测量引入的不确定度在0.5%以内;而当前直管段距离小于10D，流体流速分布不均匀对测量的影响增大，不确定度可能达到1% ;而当前直管段小于5D，流场的不稳定将显著影响测量结果，此时不建议进行测量。

　　另一方面，大口径流量计的使用场合一般为长时间不间断运行，例如自来水公司的引水流量计、污水处理厂的排污流量计等。流量计所在管道经长年使用，会产生一些问题影响现场校准的测量结果，需进行应对。一是管道外部起锈或附着污泥，会导致外径测量偏大，一般在换能器安装区域采用铁丝刷，将管道外部的锈泥等杂物清除，当铁锈比较厚和顽固时，可用角磨机进行打磨，注意打磨的角度和力度，切勿对管道进行刨切，否则会影响管道的使用寿命和带来安全隐患。二是管道为卷钢，有焊接痕迹突起，也会导致外径测量偏大。因此取外径值时，一般每条焊筋扣除0.5mm。三是管道内壁有锈层或污物附着，实际值内径变小。此时可使用木锤或橡胶锤在换能器安装区域反复敲打，让锈层或污物脱落后，再进行壁厚测量。在实际测量时，应尽量避开易产生上述问题的位置。
