超声波、电磁流量计选型及安装注意事项

2021-08-02

超声波、电磁流量计选型及安装注意事项

(1)流量计周围的测量环境,因为2种流量计均易受电磁波干扰,如果在流量计的周围有发射电磁波的物体,那么就不适宜安装,尽量避开产生强电磁场( 如大电机,大变压) 的设备。

(2)根据测量性质来分,如果在测量时对瞬时流量要求严格,更适合安装电磁流量计。

(3)超声波流量计更推荐使用在大中口径较重要的流量检测点,被测的流程管道要形状规则,壁厚均匀,无锈斑、无沉淀、积液等(尽可能选“带管段”的形式),否则雷诺数无法修正的那么精确。

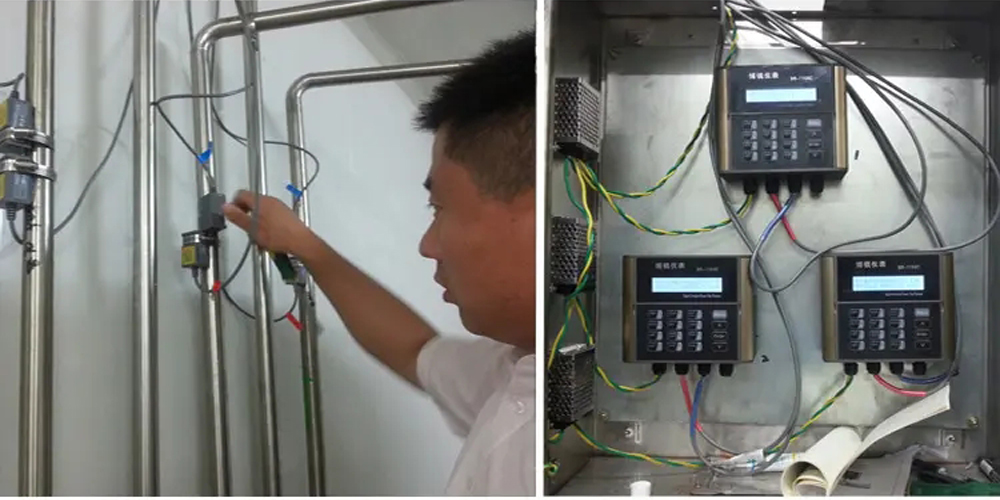

(4)超声波流量计可以实现非接触测量。采用外夹式的方式,该种测量方式具有安装简单、快速、好维护、无需断流的优点,但是也存在一些缺点,一是安装不牢固的话,如果路面有震动容易脱落或者移位。二是传感器与管道贴合处需要涂抹专用耦合剂,有效期为2年,2年后如果不重新涂抹影响计量精度,或者不能正常工作。如果没有特殊情况不建议使用该种安装方式。

(5)插入式超声波流量计与插入式电磁流量计较大的特点是安装时比较方便,可以不停电、停水,可以带压安装。对于尺型管道来说,性价比非常优越。大型管道安装流量计多采用这样的插入式流量计。该种安装方式探头容易结垢,换能器探头部位管道内的结垢比较严重的话,就要考虑进行管道内部的清洁和除垢,以确保流量计正常工作,精度不受影响。实际工作中,可以以检修段为限,进行管道内的清洁,或者敲打管道壁,以震落结垢层。建议1年清洗1次。

(6)插入式超声波流量计安装过程中,精确测量2个换能器的安装距离非常重要,直接影响表的测量精度,需多次测量确认。

(7)按照国家计量检定规程超声波流量计每3年检定1次,电磁流量计每半年检定1次。为了测量精准建议监测企业按照规定按时检定。检测方法常用的有2种,超声波流量计比对法和清水池容积法。可根据实际情况选择不同的检定方式。如果作为标准表的超声波流量计必须定期送国家授权的计量技术机构进行检定。

(8)电磁流量计程范围的选择对提高流量计工作的可靠性及测量精度有很大的关系,根据不低于预计的较大流量值的原则选择满量程。正常常用流量较好超过满量程的50% ,这样就可以获得较高的测量精度。电磁流量计只能测0.1m/s以上的流速,低于此流速电磁流量计就很难正确测量。所以定货初期要清楚流量范围比,定货时不能按原先管道口径来定货,较好按实际流量来定仪表口径。

(9)流量计要同时具备模拟输出和通讯输出功能,通讯要求标准Modbus-RTU通讯协议,支持GPRS远程通讯。可直接将水量输出给传输设备。监测传输设备要遵循国家水资源监控能力建设项目的传输规约,否则不能顺利将监测数据上报到自治区水利厅接收平台。
