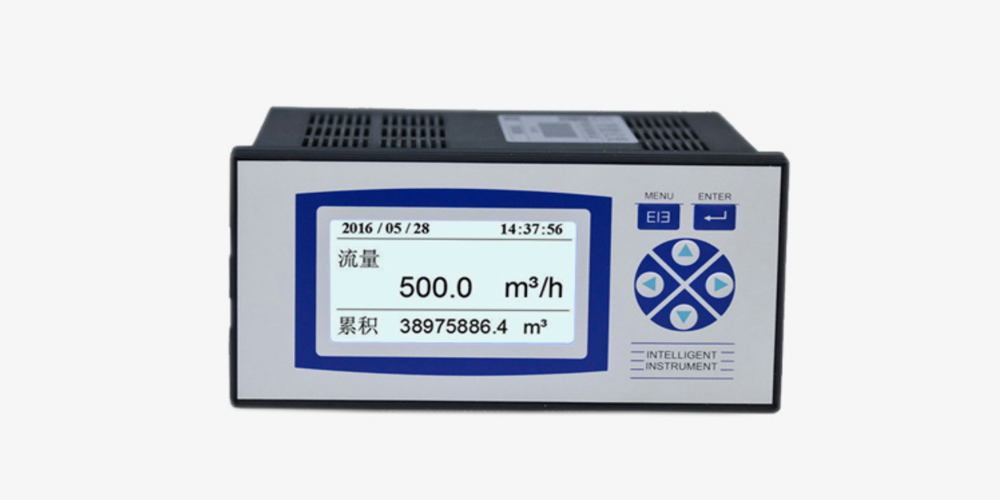

FUGI2000X智能流量积算仪

FUGI2000X流量积算仪适用于各种液体介质的流量显示、积算、控制功能。 输入多种流量传感器信号(如涡街、涡轮、电磁、罗茨、椭圆齿轮,双转子、孔板、V型锥、阿牛巴、质量流量等各种流量计);流量输入通道:可接收频率信号和多种模拟电流信号;温度输入通道:可接收多种模拟电流信号;可提供变送器+24VDC,+12V DC供电电源,带短路保护功能,简化系统,节省投资;容错功能:温度/密度补偿测量信号异常时,用对应的手动设定值进行补偿运算;流量再发送功能,输出流量的电流信号,更新周期1秒,满足自动控制需要;仪表内部不设任何电位器、编码开关等可调器件,从而提高仪表的耐震性、稳定性和可靠性。

仪表特点:
适用流量计和流体介质范围广泛。
流量单位自动换算,差压式流量计的流量系数自动运算。
调用功能:支持常用量快捷调用。
审计记录:停电记录和定量记录。
累积报表:支持累积流量日报表、月报表及年报表查询。
通讯功能:标准Modbus RTU协议,支持RS485、RS232C通讯接口。
变送功能:支持标准电流变送输出,信号来源通道可选。
馈电功能:支持多组规格馈电输出给传感器供电。
保护功能:内置存储器保护参数和历史数据,断电后永久保存;集成硬件时钟,掉电后也能准确运行。
技术指标:
屏幕: 128*64点阵灰白屏液晶显示器(LCD)
精度: 显示精度:±0.2% F.S.
处理器
采用高性能的ARM Cortex-M3 32位的RISC内核
输入功能
流量通道:模拟量信号:4-20mA、0-10mA等信号;
频率信号:Fr(范围:0.0-5000.0HZ,低电平≤1V,高电平≥5V)
温度通道:0-10mA、4-20mA、Pt100等信号
压力通道:0-10mA、4-20mA等信号
输出功能
配电输出:提供1组(F12)12VDC及2组(Q24、P24)24VDC传感器电源,输出电流单路最大30mA,其中流量电流24V配电(Q24)和压力24V配电(P24)共地
变送输出:支持1路标准电流4-20mA变送输出,负载能力500Ω(最大)
继电器输出:支持3路继电器输出,触点容量3A@250VAC/3A@30VDC
通讯功能
通讯接口:提供RS232C和RS485两种通讯接口供用户选择,支持Modbus RTU协议,波特率----(1200、2400、4800、9600)
打印接口:RS232C直接连接微型打印机,波特率1200
供电电源
交流供电电源:220VAC/50HZ交流电源供电
直流供电电源:支持24VDC(18VDC-36VDC)直流电源供电;支持12VDC(9VDC-18VDC)直流电源供电
误差精度
时钟误差: ±2 秒/天
工作环境【禁止在易燃、腐蚀性环境下工作】
环境温度: 0~50℃(避免日光直晒)
环境湿度: 0~85%R.H(无凝结)
海拔高度:<2000米
仪表净重:净重:≤1.0Kg
